澆筑樓梯踏步的簡易裝置介紹

來源:www.v13176.cn 發布日期:2016年8月25日 關注次數:1871

隨著國家對市政建設和房屋工程建設發展的力度逐漸加大,花園式洋房和棚戶區改造、各類高樓大廈如雨后春筍般拔地而起,當然,電梯或者樓梯作為必配建筑,也必不可少,尤其是樓梯,更是樓房必備,因步行樓梯結構和施工的技術要求是一樣的,所以我們采用工具化、定型化、標準化方式施工。

在以往的建筑施工中,施工樓梯踏步基本都是用軟模,用模板和木方通過切割組裝成樓梯踏步形狀,安裝在綁扎好的頂部鋼筋上,然后進行混凝土澆筑。待混凝土達到強度后拆模,將拆下的模板再重新組裝后安裝到下個樓梯踏板位置,工序繁瑣而復雜,且模板很易損壞,造成了大量人力、物力的耗費,拖緩了施工進度且被動提升了施工成本??芍^是孰能生巧,為了解決這些麻煩,有些施工方就想出了一種用于快速澆筑樓梯踏步的簡易裝置,可解決上述問題。

這種裝置包括框架和擋板,所述框架由四對直桿焊接而成,所述四對直桿每對均平行分布,其 中和第二對直桿長度相等,且所述兩對直桿分別設置在框架的上下兩端,第三對直桿的兩端分別斜向焊接在和第二對直桿的一端上,所述和第二對直桿的另一端分別連接第四對直桿,所述第四對直桿分別首位焊接在和第二對直桿上;所述第三對直桿的內側焊接有連接板,所述連接板下端焊接有加固板,所述加固板的一側焊接在擋板的上端。

注:所述第四對直桿的外側分別焊接有兩個螺母,所述螺母所述螺母的內部 螺紋連接有調節螺栓。
優選的,所述框架的兩側上方還分別焊接有吊環。

所述擋板的表面涂設有防粘油。

所述擋板的數量大于1個。

所述擋板由鋼板制成,所述直桿和加固板均為槽鋼,所述連接板為角鋼。

所述吊環由鋼筋制成。

從以上技術方案可以看出,與現有技術相比,本實用新型具有以下優點:

1)本實用新型的取材皆為施工現場的常見材料,結構精簡,降低了制作和維修成 本,方便操作,使用門檻低,便于推廣。

2)本實用新型利用框架內設有的擋板作為階梯的澆筑模板,便于裝卸,大大減少了施工程序,解決了工序繁瑣而復雜,拖緩了施工進度的問題。

3)本實用新型的構件均為鋼制品,作為模板不易損壞,解決了軟模很易損壞,造成 施工成本被動提升的問題。

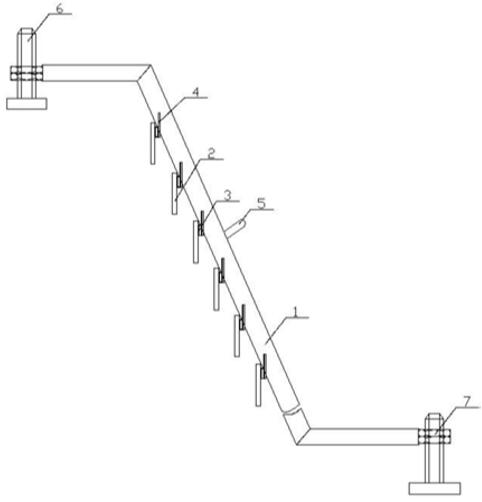

圖示說明:1.框架、2.包括擋板、3.加固板、4.連接板、5.吊環、6.調節螺栓、7.螺 母。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白,以下結合實施例,對本 實用新型進行進一步詳細說明。應當理解,此處所描述的具體實施例僅僅用以解釋本實用 新型,并不用于限定本實用新型。

下面結合附圖及具體實施例對本實用新型的應用原理作進一步描述。

實施例一

如圖1至圖2所示,一種用于快速澆筑樓梯踏步的簡易裝置,包括框架1,包括擋板 2,所述框架1由四對直桿焊接而成,所述四對直桿每對均平行分布,其中和第二對直桿 長度相等,且所述兩對直桿分別設置在框架1的上下兩端,第三對直桿的兩端分別斜向焊接 在和第二對直桿的一端上,所述和第二對直桿的另一端分別連接第四對直桿,所 述第四對直桿分別首位焊接在和第二對直桿上;所述第三對直桿的內側焊接有連接板 4,所述連接板4下端焊接有加固板3,所述加固板3的一側焊接在擋板2的上端。

其中,所述第四對直桿的外側分別焊接有兩個螺母7,所述螺母7所述螺母7的內部 螺紋連接有調節螺栓6,所述框架1的兩側上方還分別焊接有吊環  5,所述擋板2的表面涂設 有防粘油,所述擋板2的數量為6個,所述擋板2  由鋼板制成,所述直桿和加固板3均為槽鋼, 所述連接板4為角鋼,所述吊環5由鋼筋制成。

實施方法:

本裝置主要由槽鋼、鋼板、角鋼、鋼筋吊環、螺母以及調節螺栓組成。首先將槽鋼根 據圖紙要求組焊成框架1;然后將鋼板作為擋板2通過由槽鋼制成的加固板3焊接加固后,將 角鋼作為連接板4根據圖紙要求的角度,一端焊接在加固板3上,另一端焊接在焊接在框架1 內側;再將四個螺母7分別焊接在框架1的兩端,并且在螺母7內部擰進四個調節螺栓6;較后 將兩個鋼筋彎制成吊環5,將其焊接在框架1中部靠上的兩邊位置;如樓梯踏步較多,吊環5 可在框架1的適當位置再增設兩個,至此整個樓梯踏步定型模具的簡易裝置就成型了。使用 前,在擋板2的表面涂設防粘油,使后期起模更方便,操作時更為省力。
