旋轉樓梯的施工過程及質量保證

來源:www.v13176.cn 發布日期:2020年4月13日 關注次數:1287

1現澆旋轉樓梯設計情況

旋轉樓梯通常稱為螺旋式樓梯,圍繞1根單柱布置,平面呈圓形,其平臺和踏步均為扇形平面,踏步內側寬度很小,并形成較陡的坡度, 行走時不安全,且構造較復雜,這種樓梯不能作為主要人流交通和疏散通道,但由于其流線造型美觀,常用于一些公建項目人流量比較小的部位,如大學的行政樓、圖書館等。但是阿爾及利亞的奧蘭工學院就有2個旋轉樓梯,位于行政樓B5段處,旋轉樓梯從第1層到第2層旋轉270°,從第2層到第3層旋轉360,中心圓柱直徑700mm。本文就以?shī)W蘭工學院旋轉樓梯為例,介紹一下現澆旋轉樓梯的施工過程和質量保證。

2現澆旋轉樓梯施工過程

1)根據圖紙在地面上放出樓梯大樣圖, 方便定位踏步位置。木工用電錘打好圓柱的定位筋和起步踏的定位筋的孔并釘上鋼筋,圓柱的定位筋位置應準確,并保證標記的密度。

2)將踏步內側剖面進行展開分析,對柱子口有詳細了解。支設樓梯踏步下部的圓柱模板,支設位置應保證準確,垂直度偏差3mm,并一次性加固好較下面部分。為方便圓柱的制作和加固,圓柱模板用木方條制作,內部用三合板敷面(見圖1)。

圖1 圓柱模板示意

3 )將踏步外側剖面進行展開分析, 為樓梯支撐系統的搭設及立桿分布提供依據。踏步下部圓柱模板支設好后,首先是搭設支撐系統。較下部3個踏步采用木支撐, 其他采用鋼管支撐。鋼管立桿根據地面放線進行搭設,柱根每3個踏步設1根立桿,外圍每2個踏步設1根立桿,立桿分布不得影響踏步底板的鋪設和踏步內側模板安裝與加固。立桿分布均勻、簡潔,便于加固圓柱,支撐系統要有足夠的強度、剛度和整體穩定性,保證安全可靠,支撐系統需保證施工通道暢通。要求所有十字扣件和立桿綁扎,以提高支撐系統的穩定性(見圖2)

圖2 立桿布設

4)鋪設踏步底板葉式旋轉樓梯每個踏步底板的鋪設是獨立的,上底板找平桿也是獨立的。踏步板在圓柱根處厚20cm,較外圍厚15cm,由于踏步板下方的圓柱模板放置準確,將踏步底板內側用4cm的鐵釘釘在柱模上,便于圓柱模板的拆除,然后在底板上放上水平尺,調整底板水平桿至水平。然后將線墜設于底板外圍使底板和地面所放樓梯線一致,加以固定。踏步第1安裝非常關鍵,要確保踏步位置與大樣圖一致。隨著高度的增加,可用垂直法來確定。施工第2層時可參照第1層踏步位置。

5)上踏步內側模板踏步內側模板要垂直于底板,側模板應與上一踏步接觸密實,雖然踏步高17cm,踏步板外側混凝土厚15cm,但為了不撒落混凝土和跑漿,側模必須項到位。

6)上踏步板上部圓柱模板圓柱上部模板放置也要根據地面放的樓梯線進行放置,放置前要在圓柱內放置一定數量的柱截面控制筋,以保證柱截面準確。柱模采用柱箍加固,柱箍分布在50cm左右。柱子在放置底部柱模時已校正,此時要進行復查,以保證柱子的質量。

7)安裝踏步擋板安裝踏步擋板是樓梯安裝的較后一道工序,踏步擋板尺寸要標準,要求上部水平,側面垂直,加固牢固。

8)模板拆除混凝土達到一定強度后進行拆模。首先拆除踏步擋板和踏步內側模,然后拆除柱模,混凝達到100%強度后方可拆除支撐系統和樓梯踏步底板。模板拆除后要及時進行清理刷油、傻,碼放好,供第2層模板施工朵用。

3現澆旋轉樓梯質量保證措施

1)質量要求

①各點標高及各部分尺寸必須準確;

②側模呈弧狀,拼接棱角高度不得很過10mm;

③底板要平整,上下順平,不應形成折線形,同時,每一踏步范圍內必須水平;

④整個樓梯模板必須牢固、穩定

⑤底板及側模的拼縫要嚴密,防止漏漿。

2)質量控制要點

①旋轉樓梯第1踏步和較后一個踏步的位置必須定位準確,高度準確;

②在支設中間踏步時,應保證踏步底板的平整度、側模的垂直度;

③踏步底板的支撐系統應具有足夠的承載能力、剛度和穩定性,能可靠地承受澆筑混凝土的自重、側壓力以及施工荷載,并應保證其垂直度和水平度;

④模板的接縫不應漏漿,在澆筑混凝土前,木模板應澆水濕潤,但模板內不應有積水;

⑤模板與混凝土的接觸面應清理千凈并涂刷隔離劑,但不得采用影響結構性能或妨礙裝飾工程施工的隔離劑;

⑥澆筑混凝土前,模板內的雜物應清理干凈;

⑦固定在模板上的預埋件、預留孔和預留洞均不得:遺漏,且應安裝牢固。針對該工程模板安裝所制定的允許偏差和檢驗方法如表1所示。

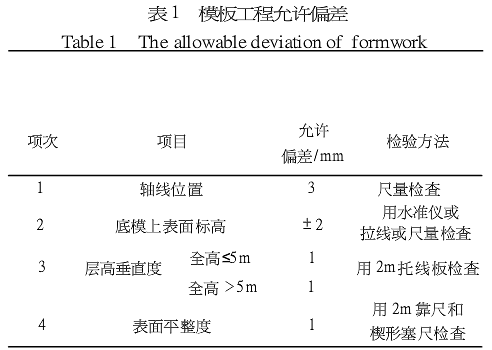

表1 模板工程允許偏差

4安全保證措施

1)作業前應做好安全教育和書面安全交底工作。

2)模板工程安裝高度很過3m,必須搭設腳手架,除操作人員外,腳手架下不得站其他人。

3)模板安裝高度在2m及以上時, 應符合《建筑施工高處作業安全技術規范》JGJ80- 91 的規定。

4)施工人員上下通行必須借助上人扶梯,不允許攀登模板、斜撐桿、拉條或繩索等上下。

5)作業時,模板和配件不得隨意堆放,模板應放平放穩,嚴防滑落。腳手架或操作平臺上臨時堆放的模板不宜很過3層,腳手架或操作平臺上的施工總荷載不得很過其設計值。.

6)高必支模作業人員所用工具和連接件應放在箱盒或工具袋中,不得散放在腳手板上。

7)模板安裝時,上下應有人接應,隨裝隨運,嚴禁拋擲。且不得將模板支搭在門窗框上,也不得將腳手板支搭在模板上,并嚴禁將模板與上料井架及有車輛運行的腳手架或操作平臺支成一體。

8)拆模時下方不能有人,拆模區應設警戒線,以防有人誤入。拆除的模板向下運途傳遞時,一定要做到上下呼應,協調一致

9)模板不能采取猛撬以致大片塌落的方法進行拆除。

10)拆除的模板必須隨時清理。使用后的木模板應拔除鐵釘,分類進庫, 堆放整齊。露天堆放時,頂面應遮蓋防雨布。

11)模板施工中應設專人負責安全檢查,發現問題應報告有關人員處理。當遇險情時,應立即停工和采取應急措施。

12)樓梯踏步、休息平臺汲臨邊處,必須設2道牢固防護欄桿。

5結語

奧蘭學院葉旋式現澆旋轉樓梯施工證明,現澆樓梯具有整體性好、經濟、 美觀、符合設計要求、可解決預制踏步后插入中心圓柱整體穩定性不好等質量問題。通過使用現場主體階段剩余的短木方及零碎的膠合板可有效節約支設樓梯所有的模板材料,同時可減輕工人的勞動強度,提高工作效率。通過該工程的施工經驗可很好地解決旋轉樓梯的支設問題,可廣泛應用于公用建筑及私人別墅現澆式整體澆筑旋轉樓梯施工中。
